裝置功能：

1.了解流體在管內流動情況下，靜壓能、動能、位能之間相互轉換的關系，加深對伯努利方程的理解。

2.了解流體在管內流動時，流體阻力的表現形式。

3.能夠直觀觀測流體經過逐漸增大和逐漸縮小靜壓能的變化關系。

4.應具備實驗分析研究管流總水頭與測壓管水頭的沿程變化規律及位能、壓能、動能之間的轉換關系。

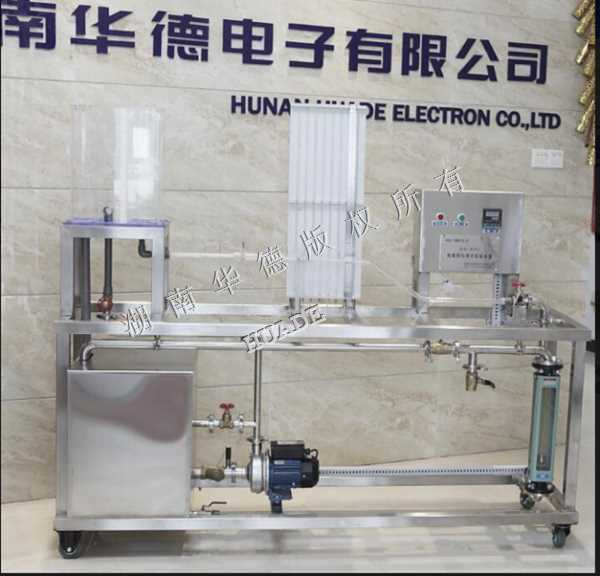

主要配置與技術參數：

1.實驗管道：有機玻璃實驗直導管D=20-32-20mm，有機玻璃實驗逐漸增大和逐漸縮小導管；

2.蓄水箱：不銹鋼低位槽：490×400×500 mm；

3.高位水箱：有機玻璃高位槽 ：295×195×380mm；

3.轉子流量計：100~1000L/h，另可配置計量水箱；

4.水泵為靜音水泵：功率120W，最大流量3m^3/h。

5.測流速畢托管4只（沖壓頭），有6點靜壓頭測試；

6.10管測壓管：玻璃U管壓差計，Φ8 mm有機玻璃管，指示液為水，無毒，操作安全。

7.正泰品牌電氣設備，空氣開關，漏電保護；所有電器接線端必須封閉不外露，保證用電安全；

8.提供電子版實驗指導書；提供數據計算處理軟件及實驗數據范本，方便使用及實驗。

9.不銹鋼框架結構（帶腳輪及禁錮腳），不銹鋼管路、管件及閥門不銹鋼儀表柜；測控、電器設備在實驗架上。

10.設備管道表面光滑、焊縫符合工業工程設備驗收規范；設備管道儀表管線布置符合工程規范。

數據采集型（HD502/Ⅱ）：

11、提供在線監控實驗軟件和數據處理軟件1套；數字傳感器和觸摸屏，采集記錄實驗數據，自動計算和繪制實驗曲線。

12、配有智能語音模塊，講解與提示實驗操作流程。

13、配觸摸屏、微機接口和遠程控制接口。在線顯示溫度、流量、壓力等實驗數據。可自動控制實驗流程，可設置實驗參數，自動處理實驗數據。
