裝置功能：

本裝置是根據相關課程教學大綱要求而研制。通過實驗可幫助學生觀察和分析相同直徑的銅管在不同形式下的自由對流、強迫對流影響管道傳熱的傳熱系數K值，并從中了解影響傳熱的諸多因素。

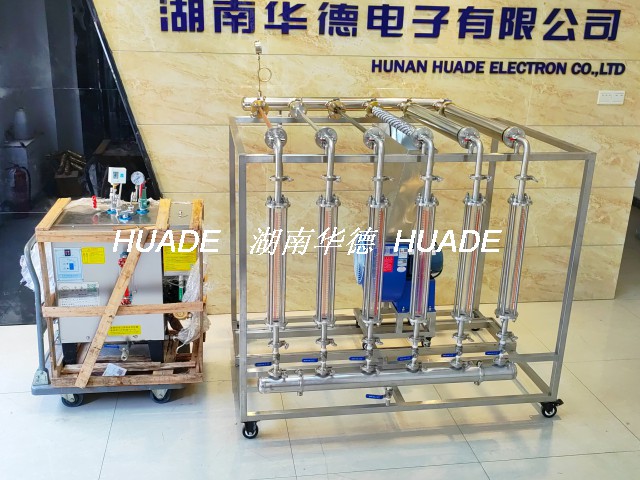

主要配置與技術參數：

1、實驗臺：器件安裝支架采用不銹鋼結構，在安裝支架一側放置控制屏，結構清晰、緊湊。

2、銅傳熱管道：

（1）翅片管：由黃銅管外纏不銹鋼翅片制作，翅片長：740mm，銅管直徑：20mm

（2）銅光管：采用黃銅材質制作，直徑：20mm

（3）涂黑管：由表面涂黑的黃銅銅管制作，直徑：20mm

（4）鍍鉻管：由表面經過鍍鉻處理的黃銅銅管制作，直徑：20mm

（5）鋸末保溫管：由黃銅銅管外加不銹鋼保溫管制作，不銹鋼保溫管內加有鋸末保溫材料，銅管直徑：20mm，保溫管直徑：70mm

（6）玻璃絲棉保溫管：由黃銅銅管外加不銹鋼保溫管制作，不銹鋼保溫管內加有玻璃絲棉保溫材料，銅管直徑：20mm，保溫管直徑：70mm

3、蒸汽發生器：電加熱蒸汽發生器：電源電壓：220V；額定蒸發量：2.75kg/h；電加熱功率：6KW；額定工作壓力：0.4～0.5MPa；額定蒸汽溫度：150℃。

4、測量裝置：

（1）溫度測量：采用數顯高精度儀表，保證其精度和穩定性，采用熱電偶/PT100作為溫度探頭，測試觀測點的溫度，具有16路溫度通道

（2）壓力表：用于測量整套系統的實驗壓力，壓力范圍0～0.1MPa

（3）溫傳感器：用于測量各實驗管前后管內溫度

5、冷凝系統：由冷凝管、冷凝蓄水器等組成

6、風機：做強迫對流實驗時提供風源，，采用低噪音多翼式離心風機，電源電壓：220V；風量：1430-3600m3/h；全壓：240-230Pa；電機功率：550W。

7、電源控制模塊：面板上裝有開關、指示燈等器件，可獨立控制電加熱器、溫控儀、風機等電源的開關

8、正泰品牌電氣設備，空氣開關，漏電保護；所有電器接線端必須封閉不外露，保證用電安全；

9、提供電子版實驗指導書；提供數據計算處理軟件及實驗數據范本，方便使用及實驗。

10、不銹鋼框架結構（帶腳輪及禁錮腳），不銹鋼管路、管件及閥門不銹鋼儀表柜。測控、電器設備在實驗架上。

11、設備管道表面光滑、焊縫符合工業工程設備驗收規范；設備管道儀表管線布置符合工程規范。

12、可選配數字傳感器和觸摸屏，采集記錄實驗數據，自動計算和繪制實驗曲線。
